Propeler ventilatora
  • Propeler ventilatora

Propeler ventilatora

Specifikacije

Promjer: Φ222~Φ1000mm

Materijal: legura aluminija i magnezija

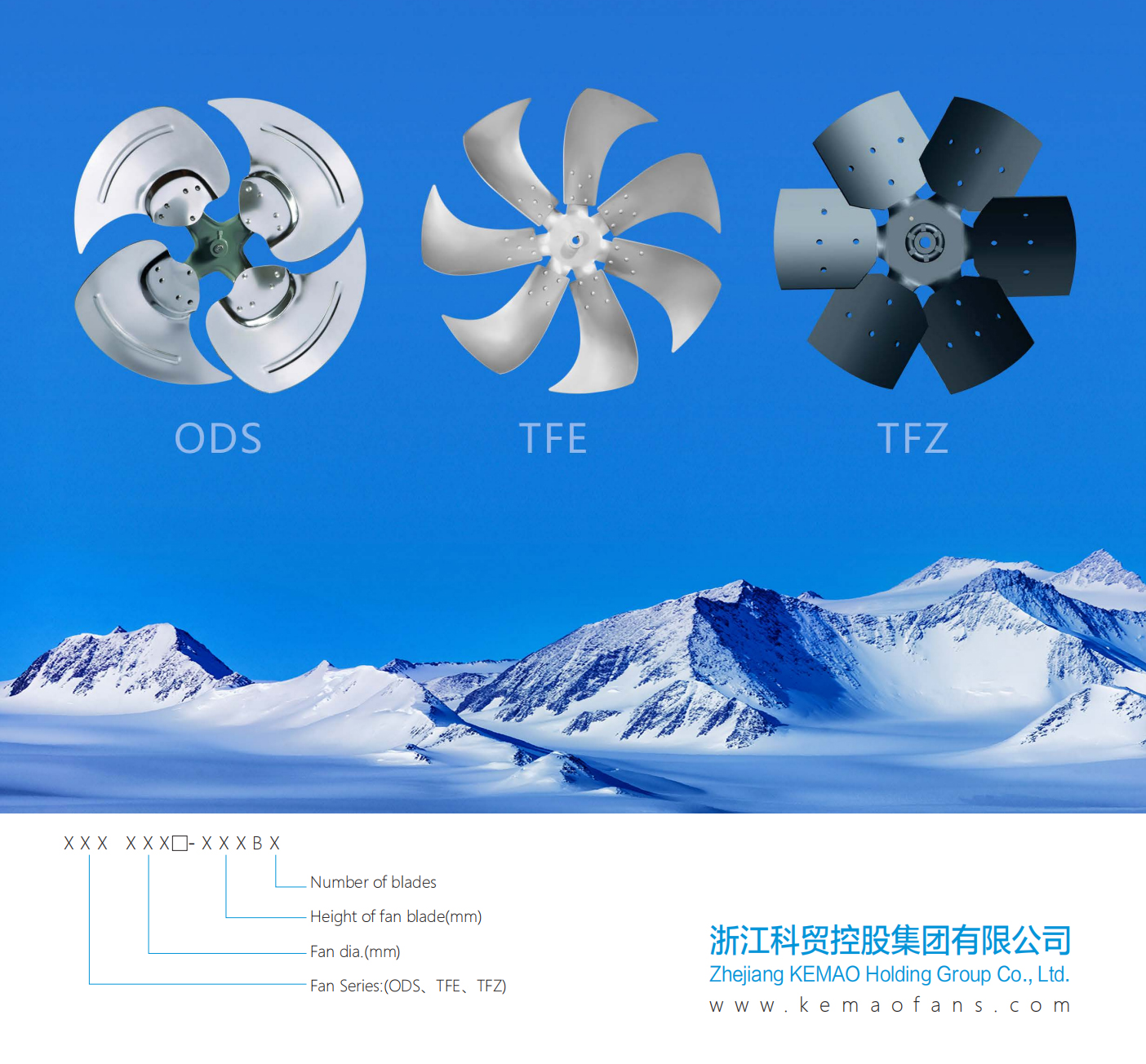

◇ Ravni oblik: kompaktna struktura, CW i CCW su izborni.

◇ Oblik kose: naprijed zakrivljena oštrica, veliki volumen zraka i visoka učinkovitost.

◇ Bionički oblik aeroprofila: duga velika struna stražnjeg ruba bionička nazubljena oštrica, niska razina buke i visoka učinkovitost

Kontaktirajte nas
PREV：Panel ventilatora i venturi
DALJE：Nema sljedećeg članka



  • Model Rotacija Otvor za osovinu mm Kut Dia mm Maks. broj okretaja u minuti Težina kg
    ODS460C-165B4 CCW 12/12,7/15/15,87 33 460 1400 1.5
    ODS460C-185B4 CCW 12/12,7/15/15,87 33 460 960 1.3
    ODS500C-135B4 CCW 12/12,7/15/15,87 27 500 1000 1.3
    ODS500C-165B4 CCW 12/12,7/15/15,87 26 500 1000 1.4
    ODS500C-175B3 CCW 12/12,7/15/15,87 28 500 1000 1
    ODS500C-175B4 CCW 12/12,7/15/15,87 28 500 1000 1.4
    ODS560C-145B4 CW/CCW 12/12,7/15/15,87 30 560 1000 1.5
    ODS560C-165B4 CW/CCW 12/12,7/15/15,87 32 560 1000 1.5
    ODS560C-170B4 CCW 12/12,7/15/15,87 28 560 960 1.6
    ODS560C-170B5 CCW 12/12,7/15/15,87 35 560 960 2.1
    ODS560C-200B5 CCW 12/12,7/15/15,87 36 560 960 2.3
    ODS560C-200B5 CCW 12/12,7/15/15,87 36 560 960 2.3
    ODS585D-145B4 CCW 12/12,7/15/15,87 25 585 1200 1.7
    ODS610C-150B4 CCW 12/12,7/15/15,87 26.5 610 1000 1.6
    ODS610C-165B4 CCW 12/12,7/15/15,87 30 610 1000 1.5
    ODS630C-150B4 CCW 12/12,7/15/15,87 28.5 630 1000 2.2
    ODS630C-165B4 CCW 12/12,7/15/15,87 29 630 1000 2.2
    ODS660C-150B4 CCW 12/12,7/15/15,87 27 660 1000 2.6
    ODS660C-165B4 CCW 12/12,7/15/15,87 30 660 1000 2.6
    ODS680C-145B4 CCW 15/15.87 26 684 1000 2.6
    ODS680C-165B4 CCW 15/15.87 30 680 1000 4.1
    ODS710C-125B4 CCW 15.87/19 23.5 710 1200 3.8
    ODS710C-135B4 CCW 15.87/19 26 710 1200 4
    ODS710C-135B5 CCW 15.87/19 26 710 1000 4.5
    ODS710C-145B4 CCW 19 27 710 1000 3
    ODS710C-150B5 CCW 19 28 710 1000 4.5
    ODS710C-200B4 CCW 19 24 710 1000 4.5
    ODS760C-140B4 CCW 19 21.5 760 1000 4.2
    ODS760C-190B4 CCW 19 23 760 1000 5.1
    ODS760C-200B4 CCW 19 24 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1



    Model Rotacija Otvor za osovinu mm Kut Dia mm Maks. broj okretaja u minuti Težina kg
    TFE400-70B5 CW 12/12,7/15/15,87 32 395 1500 0
    TFE450-60B5 CCW 12/12,7/15/15,87 23 450 1450 1
    TFE460-75B5 CCW 12/12,7/15/15,87 31 460 1450 1
    TFE460-85B5 CCW 12/12,7/15/15,87 35 460 1450 1
    TFE500-75B5 CCW 12/12,7/15/15,87 31 500 1450 1.2
    TFE500-85B5 CCW 12/12,7/15/15,87 35 500 1500 1.5
    TFE560C-60B5 CW 12/12,7/15/15,87 23 560 1200 2.4
    TFE560C-80B6 CW 12/12,7/15/15,87 30 560 1400 2.9
    TFE630C-60B5 CW 12,7/15/15,88/19 24 630 1500 3.2
    TFE630C-70B5 CW 12,7/15/15,88/19 27 630 1500 3.2
    TFE630C-95B5 CW 12,7/15/15,88/19 33 630 1200 3
    TFE630C-110B5 CW 12,7/15/15,88/19 40 630 960 3.2
    TFE630C-115B6 CW 12,7/15/15,88/19 39 630 1000 2.7
    TFE660C-100B6 CW 12,7/15/15,88/19 36 660 1000 3
    TFE710C-70B5 CW 19 27 710 1200 3.4
    TFE710C-80B5 CW 19 31 710 1200 3.5
    TFE710C-100B5 CW 19 37 710 1000 3.1
    TFE760C-80B5 CW 24 28.5 760 1200 5.2
    TFE760C-90B5 CW 19 35 760 1000 3.6
    TFE760C-100B5 CW 19 36 760 1000 3.6
    • Pošaljite odmah

Srodni proizvodi

O nama
Zhejiang Kemao Holding Group Co., Ltd.

Zhejiang Kemao Holding Group Co., Ltd. was founded in 1994 and is located in Xinchang, Zhejiang. As China Propeler ventilatora Manufacturers and Propeler ventilatora Factory, it has 30 years of experience in HVAC axial fan manufacturing, with more than 100 R&D personnel and more than 200 patented technologies.

Kemao je veliko poduzeće za istraživanje i razvoj i proizvodnju HVAC aksijalnih ventilatora u Kini te profesionalni dobavljač aksijalnih ventilatora za centralno grijanje i niskotemperaturnih dizalica topline.

Osim toga, mi smo također nacionalno visokotehnološko poduzeće, jedinica članica Kineskog udruženja za hlađenje i klimatizaciju, glavna jedinica za izradu nacrta nacionalnog standarda "Aksijalni ventilator za HVAC" i glavna jedinica za izradu nacrta grupnog standarda "Aksijalni ventilator za komercijalne klima uređaje" proizvedenog u Zhejiangu.

Certificate Of Honor
  • Certifikacija
  • Certifikacija
  • Certifikacija
  • Certifikacija
Vijesti
Proširenje znanja o industriji

Koja su načela aerodinamičkog dizajna propelera ventilatora?

Primarni fokus na propeler ventilatora aerodinamički dizajn maksimizira učinkovitost protoka zraka uz smanjenje gubitka energije. Ključna razmatranja u aerodinamičkom dizajnu uključuju oblik lopatica, kut, broj, brzinu rotacije i interakciju između lopatica i tekućine.

Lopatice propelera ventilatora obično su dizajnirane sa zakrivljenim oblikom, slično dizajnu krila zrakoplova. To je zato što zakrivljene lopatice poboljšavaju učinkovitost protoka zraka mijenjajući brzinu protoka zraka i tlak dok stvaraju potisak. Stupanj zakrivljenosti lopatica određuje stupanj ubrzanja protoka zraka i raspodjelu tlaka, čime utječe na učinkovitost ventilatora. Optimiziranje oblika lopatice, posebice prednjih i stražnjih rubova, može smanjiti otpor protoka zraka i poboljšati učinak potiska.

Napadni kut lopatice (kut između lopatice i protoka zraka) također je ključni faktor dizajna. Pretjerano veliki napadni kutovi mogu uzrokovati odvajanje protoka zraka, stvaranje vrtloga i nestabilnog protoka zraka, što rezultira smanjenom učinkovitošću, pa čak i zastojem ventilatora. Stoga dizajn propelera ventilatora mora osigurati razuman napadni kut za postizanje optimalne aerodinamičke učinkovitosti.

Brzina vrtnje propelera ventilatora također je značajan faktor koji utječe na potisak. Povećanje brzine općenito povećava brzinu zraka, čime se povećava potisak, ali to također dolazi s povećanom potrošnjom energije i bukom. Stoga dizajn zahtijeva ravnotežu između potiska i energetske učinkovitosti.

Kako odabir materijala propelera ventilatora utječe na performanse?

Odabir materijala propelera ventilatora ima veliki utjecaj na njegovu izvedbu, vijek trajanja i troškove održavanja. Mehanička svojstva, otpornost na koroziju, težina i cijena različitih materijala ključna su razmatranja u dizajnu ventilatora. Uobičajeni materijali za propelere ventilatora uključuju legure aluminija, čelik, plastiku i kompozite, od kojih svaki ima svoje prednosti i nedostatke.

Aluminijska legura je čest materijal za propelere ventilatora, prvenstveno zbog niske gustoće, izvrsnih mehaničkih svojstava i otpornosti na koroziju. Njegova lagana svojstva omogućuju rad propelera ventilatora uz manju potrošnju energije, čime se smanjuje opterećenje cijelog sustava. Aluminijska legura također ima dobru preradljivost i može se lako proizvesti u složene geometrije. Međutim, njegovi nedostaci su ograničena čvrstoća i otpornost na visoke temperature, što može dovesti do zamora, osobito pri velikim opterećenjima i visokim temperaturama.

Čelik se često koristi za propelere ventilatora koji moraju izdržati velika opterećenja, posebno u teškim industrijskim primjenama. Čvrstoća i krutost čelika daleko su superiorniji od aluminijskih legura, što ga čini pogodnim za radna okruženja s visokim stresom. Međutim, nedostatak čelika je njegova težina, koja može povećati opterećenje na sustav ventilatora i smanjiti energetsku učinkovitost.

Plastika i kompozitni materijali (kao što su karbonska vlakna i staklena vlakna) postaju sve popularniji u dizajnu modernih propelera ventilatora. Kompozitni materijali nude visoku specifičnu čvrstoću (omjer težine i čvrstoće) i otpornost na koroziju, što im omogućuje smanjenje težine uz zadržavanje dobre strukturne čvrstoće. Na primjer, ugljična vlakna su lagana, ali iznimno jaka, što ih čini prikladnim za zrakoplovne ili trkaće propelere visokih performansi. Nedostaci kompozitnih materijala su visoki troškovi proizvodnje i zahtjevni procesi izrade.

Odabir materijala propelera ventilatora trebao bi se temeljiti na sveobuhvatnom razmatranju okruženja primjene, proračuna troškova, zahtjeva za performansama i ciklusa održavanja. Metal je prikladniji za okruženja s visokim temperaturama i velikim opterećenjem, dok bi kompozitni materijali mogli biti bolji izbor za aplikacije s većom težinom i zahtjevima energetske učinkovitosti.

Kako se zahtjevi dizajna za propelere ventilatora razlikuju u različitim scenarijima primjene (kao što su zrakoplovstvo, industrija i pomorstvo)?

Zahtjevi za dizajn propelera ventilatora razlikuju se ovisno o scenariju primjene, obuhvaćajući sektore kao što su zrakoplovstvo, industrija i pomorstvo. Svaki sektor postavlja različite zahtjeve u pogledu performansi ventilatora, odabira materijala i strukture dizajna.

U zrakoplovstvu se propeleri ventilatora obično koriste u pogonskim sustavima turboventilatorskih motora. Kako bi zadovoljili stroge industrijske zahtjeve učinkovitosti potiska i potrošnje goriva, propeleri ventilatora moraju pokazivati ​​izvrsne aerodinamičke performanse. Lopatice ventilatora moraju biti dizajnirane od laganih materijala visoke čvrstoće kako bi izdržale naprezanja velikih brzina vrtnje, a istovremeno su otporne na toplinu i zamor. Odabir materijala posebno je ključan u ovom području, s legurama titana visoke čvrstoće ili kompozitnim materijalima koji se često koriste za poboljšanje performansi propelera ventilatora.

Tim za tehničko istraživanje i razvoj Zhejiang Kemao Holding Group Co., Ltd. može se pohvaliti snažnom tehničkom prednošću u ovom području. Tim se sastoji od preko 50 profesionalnih tehničara i preko 80 inženjera, uključujući profesora, izvanrednog profesora, tri viša inženjera te nekoliko doktora znanosti i ovlaštenih inženjera. Iskorištavajući snažne inovacijske sposobnosti tima i opsežno iskustvo u industriji, Zhejiang Kemao Holding Group Co., Ltd. uspio je ugraditi vrhunske tehnologije iz zrakoplovne industrije, koristeći napredne računalne dinamike fluida (CFD) simulacije i multidisciplinarne metode optimizacije dizajna za poboljšanje aerodinamičke učinkovitosti propelera ventilatora i smanjenje trošenja zbog zamora materijala, čime se poboljšava ukupne performanse motora.

Zhejiang Kemao Holding Group Co., Ltd. također je uspostavio dubinsku istraživačku suradnju između industrije i sveučilišta s vodećim istraživačkim institucijama kao što je Sveučilište Zhejiang, pružajući solidnu tehničku podršku za razvoj materijala propelera ventilatora i optimizaciju performansi. Kroz ovu suradnju, Zhejiang Kemao Holding Group Co., Ltd. može iskoristiti vrhunska znanstvena istraživanja i primijeniti ih na praktične proizvode, potičući inovacije u tehnologiji ventilatora.

U industrijskim primjenama, propeleri ventilatora naširoko se koriste u sustavima klimatizacije, ventilacije i hlađenja, a njihov dizajn naglašava pouzdanost, trajnost i energetsku učinkovitost. U usporedbi sa zrakoplovnim sektorom, industrijski ventilatori rade u tolerantnijim okruženjima i obično nisu podložni ekstremno visokim temperaturama i opterećenjima. Stoga se dizajn propelera ventilatora više fokusira na održavanje visoke učinkovitosti tijekom dugotrajnog rada uz smanjenje buke. Oblik oštrice, brzina rotacije i izbor materijala optimizirani su za specifično industrijsko okruženje. Tehnološka prednost Zhejiang Kemao Holding Group Co., Ltd. u ovom području ogleda se u njegovim snažnim mogućnostima istraživanja i razvoja. Tvrtka se može pohvaliti visokokvalificiranim timom za istraživanje i razvoj koji je sposoban prilagoditi dizajn propelera ventilatora na temelju specifičnih scenarija primjene. Na primjer, upotrebom učinkovitih aerodinamičkih modela i analize CFD simulacije, Zhejiang Kemao Holding Group Co., Ltd. može učinkovito optimizirati oblik lopatica, čime se smanjuje buka uz povećanje protoka zraka. Partnerstvo Zhejiang Kemao Holding Group Co., Ltd. sa Sveučilištem Zhejiang omogućuje mu da iskoristi naprednu tehnologiju materijala za razvoj industrijskih ventilatora otpornih na koroziju, niske razine buke i visoke učinkovitosti kako bi se zadovoljile potrebe raznih industrija.

U pomorskom sektoru, propeleri ventilatora (osobito propeleri) moraju osigurati snažan i učinkovit potisak u podvodnim okruženjima. Budući da je voda puno gušća od zraka, dizajn brodskog propelera mora učinkovito nadvladati otpor vode i maksimizirati pogon. Nadalje, brodski propeleri moraju pokazivati ​​izvrsnu otpornost na koroziju kako bi izdržali eroziju morske vode.
